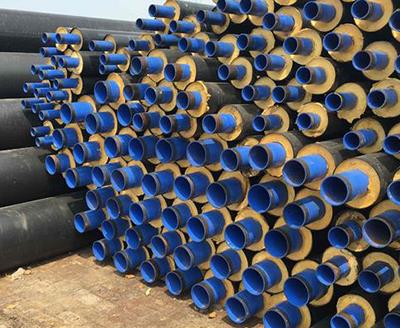

聚氨酯發泡管由工作鋼管、聚氨酯硬質泡沫保溫層和高密度聚乙烯外護管三層復合而成，層間粘接強度是決定管道在運輸、安裝及長期運行中結構完整性的關鍵。若泡沫與鋼管或外護管剝離，不僅會形成空氣間隙降低保溫效果，還可能導致外護管因失去支撐而變形，甚至使鋼管發生電化學腐蝕。本文從粘接機理、影響因素及測試方法三個方面，系統闡述如何保證聚氨酯發泡管的三層牢固結合。

一、層間粘接的化學與物理機理

聚氨酯泡沫與鋼管及聚乙烯外護管的粘接主要通過兩種方式實現：一是化學鍵合，聚氨酯原料中的異氰酸酯基團（-NCO）與鋼管表面經過除銹、磷化處理后存在的活性氫（如羥基、羧基）反應生成共價鍵；二是物理錨固，發泡過程中泡沫膨脹產生的壓力使聚氨酯滲入鋼管表面微觀凹凸（Sa2.5級噴砂粗糙度）和外護管內壁的極淺紋理中，固化后形成機械互鎖。因此，鋼管表面處理質量（除銹等級、清潔度）和外護管內壁的表面能（需≥38dyn/cm）直接影響粘接強度。

二、影響粘接強度的關鍵工藝參數

鋼管表面處理：必須進行拋丸或噴砂除銹至Sa2.5級，表面粗糙度Rz達到40-80μm，且不得殘留油污、灰塵。除銹后應在4小時內完成發泡，避免二次氧化。

外護管表面處理：聚乙烯外護管內壁需進行電暈或火焰處理，提高表面能至40dyn/cm以上，增加與聚氨酯的親和性。

發泡工藝：注料量需確保膨脹后泡沫壓力維持在0.2-0.3MPa，壓力過小則無法壓實導致脫層，壓力過大可能擠破薄壁外護管。同時，原料溫度過低會使泡沫表面結皮過快，阻礙化學結合。

端面封堵：發泡前應在鋼管兩端設置擋圈，防止泡沫溢出，并保證端部泡沫密度均勻。

采用上述優化工藝，聚氨酯泡沫與鋼管的粘接剪切強度可達0.2-0.4MPa，與外護管的剝離強度≥0.1N/mm（按GB/T 2791測試）。

三、粘接質量檢測與缺陷補救

生產過程中需對每根聚氨酯發泡管進行抽檢：

外觀檢查：觀察管端泡沫是否與鋼管和外護管緊密粘結，有無明顯縫隙。

剝離試驗：切取環形試件，用專用工裝剝離泡沫與鋼/塑界面，測量剝離力。

超聲波掃描：對重要工程管道，可采用超聲C掃描檢測內部是否存在大面積脫粘區域。

若發現局部脫粘，可通過鉆孔注入低粘度聚氨酯膠粘劑進行修復；對于嚴重脫粘的管段，應判為不合格品。

某長輸供熱工程曾因鋼管除銹不徹底，導致部分聚氨酯發泡管在運行一年后出現泡沫與鋼管脫層，形成冷凝水積聚區，加速鋼管外腐蝕。經排查，問題管段均使用了未達到Sa2.5級處理的鋼管。后續整改要求所有鋼管必須經噴砂處理并現場檢驗粗糙度，層間粘接強度恢復到合格水平。

聚氨酯發泡管的三層復合質量是保障管道安全運行、防止保溫失效和腐蝕穿孔的生命線，應作為生產質量控制的重中之重。
